FOTO netradičních konstrukcí, nebo umístění, FVE

[eduard22]

Joj ta megakonstrukce vlevo nahoře bude asi hodně mohutná!. Ale pro výbuch rakety by to mělo být přece sranda zbourat, sméct tlakovou vlnou, ne? Tato je sice daleko ale jsou některé fve mnohem blíže.
Minimálně budou poklopený odlétajícími částmi domů nebo šlapnery a tak výměna některého panelu uprostřed pole bude opravdu lhůdka...

[Cmrnda]

Joj ta megakonstrukce vlevo nahoře bude asi hodně mohutná!. Ale pro výbuch rakety by to mělo být přece sranda zbourat, sméct tlakovou vlnou, ne? Tato je sice daleko ale jsou některé fve mnohem blíže.
Minimálně budou poklopený odlétajícími částmi domů nebo šlapnery a tak výměna některého panelu uprostřed pole bude opravdu lhůdka...

Ono to vypadá tak, jako kdyby tam někdo praštil s prkýnkem na záchodě a pro Emerický MOSAD si dokreslil onen nálet na Photshopu. My se pravdu nikdy nedozvíme, a ty co vyhostily z návštěv či dovolených, tak ti budou držet huby.

[danidani]

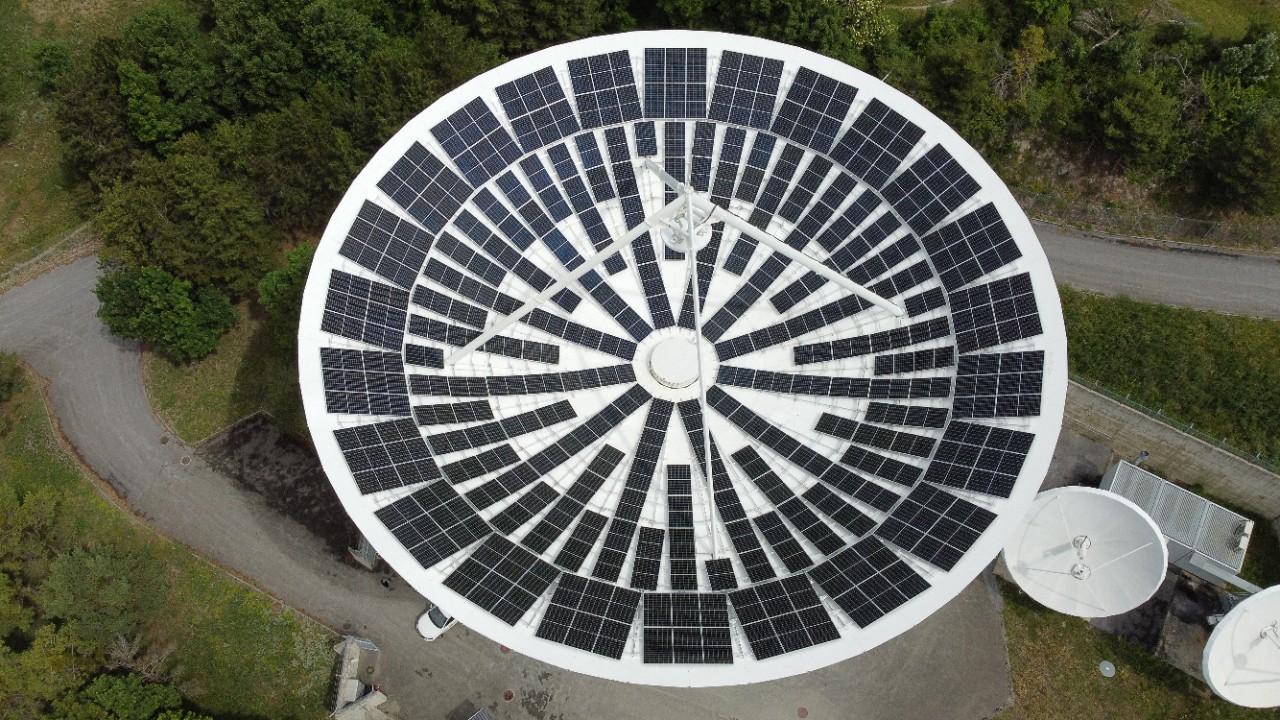

Tohle vypadá zajímavě, zvlášť, když to umí sledovat polohu Slunce. Solar power from a satellite dish

Swiss satellite antennas make a comeback as solar powerhouses
Elektrárna s nejkrásnějším výhledem vznikla z vyřazené satelitní paraboly

[Momo]

Česky:
https://www.idnes.cz/technet/technika/l ... chnika_nyv

Stejně jako autor článku jsem se zamyslel, proč tam nechali ty tyče a hlavně ten snímač v ohnisku.
Tyče možná kvůli stabilitě té paraboly. Ten snímač možná kvůli estetice?

Pokud se to bude samo otáčet za sluncem, tak by to teoreticky žádné stíny dávat nemělo nebo s tím počítali.

Původní užití (míření na satelity) asi potřebovalo sklon od 30° všemi směry, méně spíš ne. Takže stíny tam ráno/večer být musí.

Snad ten minimální sklon bude stačit, aby z toho sjížděl sníh. Když na to pak skoro kolmo zasvítí, tak snad ano.

[Cmrnda]

Ikdyž se to otáčí za sluncem, žádný "optimum" to nebude, odhaduju 30% max. Ten zářič bych použil jako paro-výměník, i kdyby ty panely už tam i byly.

[pave69]

proč tam nechali ty tyče a hlavně ten snímač v ohnisku.

Spočítali si, o kolik víc by vyrobili a kolik by je stál ten jeřáb a lidi, co by to sundávali

[Momo]

Tady si váží víc elektriky než užitku z lodžie a výhledu z oken
Není to úplně vidět, ale ty panely nad zábradlím hodně omezují pohyb na lodžii.
Navíc na těch šikmých panelech řada stínů, je to západní fasáda.


[Asiunda]

Funkční a pěkné

[tomas]

Tady si váží víc elektriky než užitku z lodžie a výhledu z oken
Není to úplně vidět, ale ty panely nad zábradlím hodně omezují pohyb na lodžii.
Navíc na těch šikmých panelech řada stínů, je to západní fasáda.



Možná je ta horní řada panelů sklápěcí.

[skybor]

Tady si váží víc elektriky než užitku z lodžie a výhledu z oken
Není to úplně vidět, ale ty panely nad zábradlím hodně omezují pohyb na lodžii.
Navíc na těch šikmých panelech řada stínů, je to západní fasáda.



Dneska, při těch cenách panelů, by se již ty lodžie daly dělat přímo z panelů. No, a ta horní řada je tedy pěkná blbost. To už by se spíš líbila nějaká stříška.

[skybor]

Funkční a pěkné

To vypadá na amorfy. Ty vypadají vždy skvěle

[Momo]

Funkční a pěkné

Všimněte si těch zatáček na okapových svodech, aby je dostali za roh...
Ty dořezy kolem oken fasádních otvorů, asi jenom atrapy, aby to vypadalo.
Jako celek to vypadá pěkně.

[vk_1]

Švýcarsko, bytový dům.
Konstrukce od https://zinco.ch/

Screenshot 2024-02-20 at 15.42.57.png (1.96 MiB) Zobrazeno 5292 x

https://www.linkedin.com/posts/andreas- ... 69952-vFN9

[eduard22]

Já dnes viděl v A dlooooouhé řady panelů směrem na jih/sever a naklápěné automaticky od východu k západu


[bert]

Sa mi to len zdá , alebo sú tie panelu poprehýbané?
Len dúfam, že tie na mojej húpačke tak neprehne.
https://solarforum.cz/viewtopic.php?p=23287#p23287

[eduard22]

Sa mi to len zdá , alebo sú tie panelu poprehýbané?
Len dúfam, že tie na mojej húpačke tak neprehne.
https://solarforum.cz/viewtopic.php?p=23287#p23287

No jednak jsou to spíše odlesky mraků umocněné silnou komprimací... obrazu z mobilu... který je malým výřezem tedy ještě interference pixelů...

[OndraS]

Tady si váží víc elektriky než užitku z lodžie a výhledu z oken
Není to úplně vidět, ale ty panely nad zábradlím hodně omezují pohyb na lodžii.
Navíc na těch šikmých panelech řada stínů, je to západní fasáda.



Ono je v tom domě více koumáků...


[Momo]

Hmm, žebříček pro kočku nebo pro slepice, těžko říct Toho jsem si na mé fotce vůbec nevšimnul, dělal jsem výřez.
Vidím, že jsme "dva z jednoho města", přidávám další foto od nás.

Na dalším fotu už proběhla část akce "jdi a pokácej stromy", ale akci bude muset dokončit nějaký lepší sekáč, co se nezakecá.
Je to severní svah, tam bude hodně stínů. I těsně před panely nechali kmeny stromů, sloupky a další veteš.


[eduard22]

Hmm, žebříček pro kočku nebo pro slepice, těžko říct .........

Pro milence A pro lupiče!...

[brumlaj]

Není to totéž?

[Momo]

Solární panely plní funkci plotu. Video (odkaz dole) má jenom osm minut, to dáte.


Z pozice vystudovaného statika bych se trochu obával o dimenzi nosných sloupků a jejich založení.
Vdálenost sloupků je nějakých 2,50-3,00 m. Sloupky vypadají jako lešenářské trubky, ale spíš to bude nějaká trubka 50/3 mm.
Dále to kotvení do země vypadá na nějaké zemní vruty a sloupky jsou do toho kotvené šroubem z boku.
Vzhledem k výšce nějakých 2,50-3,00 m bych si nebyl jistý odolnosti na vítr, zvlášť v orientaci V/Z. Jednak únosnost trubek na ohybový moment, ale také ztráta stability polohy, zda to podrží ten zemní vrut.
Myslím, že při silném větru to bude minimálně kmitat. A časem se mohou vyviklat ty zemní vruty.
Vhodnější by bylo tam zabetonovat do země nějaká "áčka"

Ale spíš bych tam dal nějaké silnější sloupky a panely na svislo. Počítám, že tak velký sklon a svislá poloha bude na výrobu podobná a v zimě na tom bude mnohem méně, spíš vůbec, držet sníh.

Týpek má vypnuté komentáře, tak komentuju tady


https://www.youtube.com/watch?v=qqT1AHG5wR0

[Cmrnda]

Týpek má vypnuté komentáře, tak komentuju tady

Asi ví proč... Tohle je technicky značně zanedbanej člověk, jak tam ukazuje tu šroubovici, to jen dokládá ono nadšení z plechovýho šroubu.
Vsadil na železo, asi je to silák! Co se týče elektrikářského myšlení, tak je pryč úpně. Když se mu vypnul měnič, argumentoval s tím že když aku kamna mají 1kW, tak se to vypne, to přece je jasný.

Jinak ještě k ocelovým kostrukcím, tohle je utrpení, ono to vypadá že je to celkem ještě ok, ale jak se do oceli opře vítr, tak se rozvibruje a ohnou se i silný trubky. Já sem vsadil na hliník, vyšlo to levněji, dobře se s tím dělalo a je to pevný, samonosná konstrukce je vždy lepší než pár silnejch trubek.

[Asiunda]

Solární panely plní funkci plotu. Video (odkaz dole) má jenom osm minut, to dáte.




Z pozice vystudovaného statika bych se trochu obával o dimenzi nosných sloupků a jejich založení.
Vdálenost sloupků je nějakých 2,50-3,00 m. Sloupky vypadají jako lešenářské trubky, ale spíš to bude nějaká trubka 50/3 mm.
Dále to kotvení do země vypadá na nějaké zemní vruty a sloupky jsou do toho kotvené šroubem z boku.
Vzhledem k výšce nějakých 2,50-3,00 m bych si nebyl jistý odolnosti na vítr, zvlášť v orientaci V/Z. Jednak únosnost trubek na ohybový moment, ale také ztráta stability polohy, zda to podrží ten zemní vrut.
Myslím, že při silném větru to bude minimálně kmitat. A časem se mohou vyviklat ty zemní vruty.
Vhodnější by bylo tam zabetonovat do země nějaká "áčka"

Ale spíš bych tam dal nějaké silnější sloupky a panely na svislo. Počítám, že tak velký sklon a svislá poloha bude na výrobu podobná a v zimě na tom bude mnohem méně, spíš vůbec, držet sníh.

Týpek má vypnuté komentáře, tak komentuju tady


https://www.youtube.com/watch?v=qqT1AHG5wR0

Nemyslim, ze by na YouTube pridal video po prvnich "vichrech", treba do te doby udela upgrade a konstrukci zachrani. Jinak takto velka plocha na par trubek je dost odvaha.
Jeho "kanal" skryva zajimave video skvosty.

[vk_1]

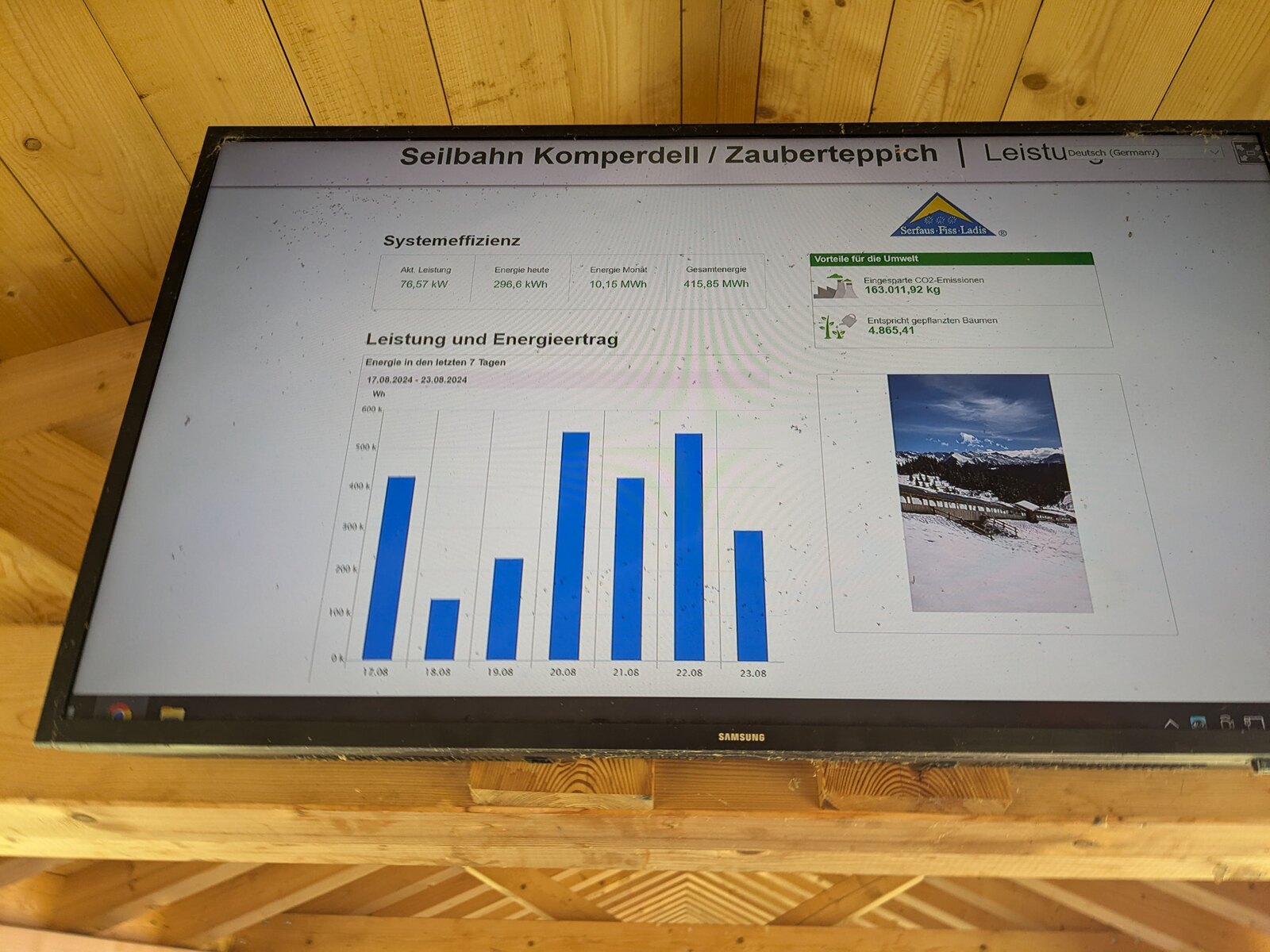

Rakousko, pojízdný koberec, který má střechu z panelů.

[Momo]

500 kWh za den je docela dost. I ten aktuální výkon 80 kW.
